一文读懂虚拟 GPU(vGPU)技术

众所周知,随着图形密集型应用的迅猛发展,对计算资源的需求也随之水涨船高。虚拟GPU(vGPU)技术应运而生,为虚拟化环境下的图形性能提升带来了革命性的变革。vGPU通过将物理GPU的图形处理能力分割成多个虚拟GPU,并将其分配给不同的虚拟机,使得每个虚拟机都能独享专属的GPU资源,从而实现高性能、高并发、高可靠性的图形加速。

本文来自微信公众号“twt企业IT社区(talkwithtrend.com)”,【作者】李杰,专注于Java虚拟机技术、云原生技术领域的探索与研究。

本文介绍了虚拟GPU(vGPU)的工作原理,解析了其关键技术以及在不同领域的应用前景,帮助读者了解相关领域的新技术与发展趋势。

众所周知,随着图形密集型应用的迅猛发展,对计算资源的需求也随之水涨船高。虚拟GPU(vGPU)技术应运而生,为虚拟化环境下的图形性能提升带来了革命性的变革。vGPU通过将物理GPU的图形处理能力分割成多个虚拟GPU,并将其分配给不同的虚拟机,使得每个虚拟机都能独享专属的GPU资源,从而实现高性能、高并发、高可靠性的图形加速。本文将深入解析vGPU的工作原理、关键技术以及在不同领域的应用前景。

1.为什么需要GPU?

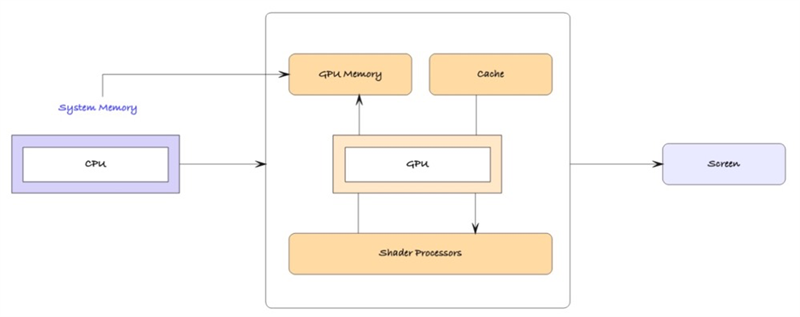

众所周知,图形处理单元(GPU)拥有数千个小型计算核心,能够高效地并行处理大量工作负载,尤其是在需要大规模并行任务的场景中表现出色。例如,3D应用程序、视频渲染和图像处理这些任务本质上可以被拆分为无数的小任务并同时进行处理,因此非常适合由GPU处理。


在图形渲染过程中,3D对象的生成涉及大量的像素、纹理和几何数据,GPU通过并行处理能力,能够同时处理这些数据,从而极大加速图形生成的速度。同样,视频渲染也需要处理成千上万帧画面,GPU的多核并行计算能力使得这一过程可以在短时间内高效完成,确保画面处理的实时性。

GPU的并行计算能力不仅限于图形处理领域,它也是加速高性能计算任务的关键工具。在计算机辅助设计(CAD)、计算机辅助工程(CAE)和计算机辅助制造(CAM)等领域,GPU通过并行处理复杂的计算任务,为工程师们提供了极大的帮助,减少了计算时间。

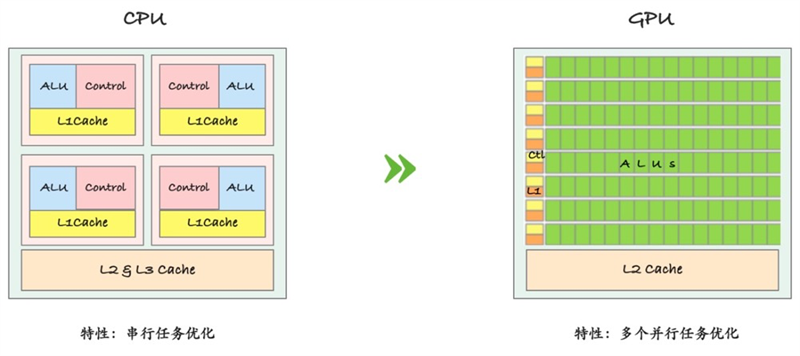

虽然中央处理器(CPU)也可以处理图形渲染和复杂计算任务,但由于其核心较少且设计用于顺序处理,即一次处理一个任务,效率远不及GPU。尽管现代CPU有4到16个核心,理论上可以执行这些任务,但与拥有数千个核心的GPU相比,其处理速度显得慢得多。GPU能够同时处理大量平行任务,使得应用程序可以更快、更互动地运行。


此外,特别值得一提的是,GPU也在许多其他领域得到广泛应用,尤其是在人工智能训练和深度学习中发挥着越来越重要的作用。基于GPU的并行计算架构特性,在深度神经网络模型训练过程中的大规模矩阵和向量运算能力场景中,GPU往往能够比CPU提供数倍的加速效果。此外,GPU能够加速神经网络的计算过程,使AI训练更加高效。

2.什么是Virtual GPU?

虚拟图形处理单元(vGPU)是一种技术,可以将物理GPU的计算资源分割并分配给多个虚拟机(VM),使每个虚拟机能够获得专用的图形处理能力。这种设计允许企业在虚拟化环境中高效地使用GPU资源,而不必为每个用户单独提供物理硬件。它的主要目的是通过共享GPU的资源,在远程虚拟桌面基础设施(VDI)和虚拟化应用中实现高效图形渲染,减少延迟并确保性能与传统PC的图形处理相当。

具体来说,虚拟GPU(vGPU)技术使图形密集型应用,如计算机辅助设计(CAD)和3D图形处理,能够在虚拟化环境中流畅运行,减少了远程用户在使用图形应用时的滞后。这种改进对设计师、工程师等需要实时高质量图形呈现的用户尤为有利。例如,在虚拟桌面基础设施(VDI)中,虽然传统方法可以有效交付桌面和应用程序,但对于那些使用高端图形处理的用户来说,性能会受到影响,而vGPU技术解决了这一瓶颈。

NVIDIA在2012年率先推出了虚拟GPU技术,旨在应对虚拟化图形处理的挑战。该技术不仅大幅提升了用户体验,还带来了企业层面的优势。通过将图形处理负载从CPU转移到GPU,vGPU释放了CPU资源,从而减少了服务器硬件占用和数据中心运营成本,尤其是在冷却和空间资源方面。这种集约化的资源利用,使企业可以节省硬件采购和运行费用,并且通过优化网络传输,前端成本也得以降低。

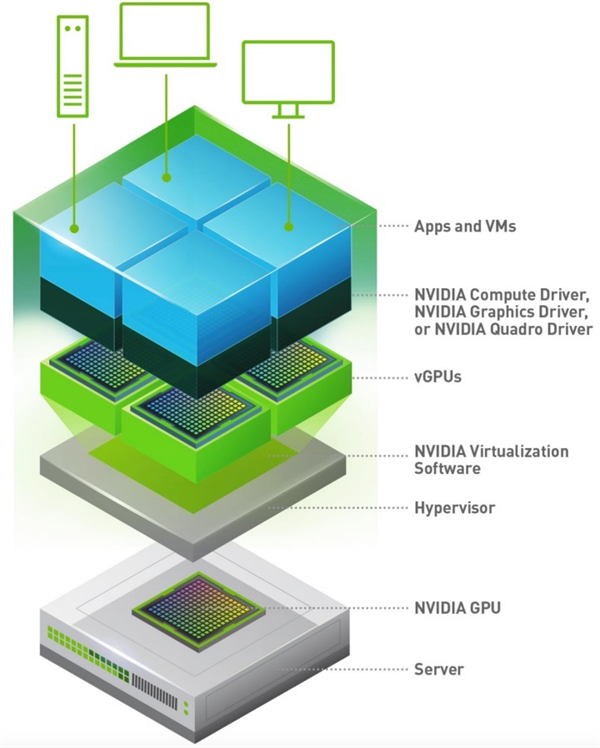

NVIDIA vGPU生态体系结构参考示意图

因此,从某种意义上来讲,虚拟GPU(vGPU)技术的核心在于高效的软件。以NVIDIA vGPU软件为例,它巧妙地将强大的NVIDIA Tesla数据中心GPU的图形处理能力,虚拟化为多个独立的GPU资源,并将其分配给不同的虚拟机。这种技术就像将一个强大的物理GPU切割成多个小型的虚拟GPU,每个虚拟机都能够获得专属的图形资源,如同拥有独立的物理显卡一样。

3.Virtual GPU是如何工作的?

vGPU的工作原理是通过虚拟化技术,将物理GPU的计算能力切分成多个独立的虚拟GPU实例,并分配给多个虚拟机(VM)。这种技术使得每个虚拟机可以共享同一块物理GPU的资源,同时保持对GPU性能的高效利用。vGPU的工作原理可以简单概括为以下几个部分:

(1)硬件虚拟化层

GPU虚拟化是将物理GPU硬件抽象化的技术,能够创建多个虚拟GPU(vGPU),这些vGPU可以分配给不同的虚拟机(VM)或容器,以实现多个虚拟环境之间共享物理GPU的计算资源。这一过程通过一系列软件组件的协同工作得以实现和管理,关键组件包括虚拟机管理程序(Hypervisor),它负责将物理硬件资源分配给虚拟机,以及专用GPU驱动程序,确保虚拟机能够高效使用GPU的计算能力。

(2)驱动程序和软件堆栈层

通常而言,在主机上启用vGPU(虚拟GPU)时,涉及多个关键组件,它们协同工作以实现物理GPU资源的虚拟化,并将这些资源分配给虚拟机。主要组件如下:

1)主机驱动程序:此驱动程序运行在虚拟机管理程序(如Hypervisor)或主机操作系统上,负责与物理GPU硬件的交互。它的作用是管理和划分物理GPU资源,将其分配为一个或多个虚拟GPU实例(vGPU),从而为虚拟机提供GPU加速功能。

2)客户驱动程序:客户驱动程序安装在每个虚拟机(VM)中,充当虚拟机与主机驱动程序之间的桥梁。它通过与主机驱动程序通信,访问分配给虚拟机的vGPU资源,并处理图形加速任务。这使得虚拟机能够利用物理GPU的性能来加速图形和计算密集型的工作负载。

3)vGPU管理器:这是由GPU供应商(例如NVIDIA)提供的软件组件,通常作为专门的工具或驱动程序套件的一部分。vGPU管理器主要负责创建、配置和管理vGPU实例,包括资源分配、性能优化以及对多个vGPU的调度和监控等功能。它是确保vGPU实例高效运行的重要环节。

需要注意的是:在某些具体的硬件或虚拟化环境中,可能不需要同时安装主机驱动程序和vGPU管理器。其中一个组件可能足以满足vGPU虚拟化的需求。

(3)虚拟机管理程序集成层

在现代虚拟化环境中,虚拟机管理程序(Hypervisor)如VMware vSphere、Citrix XenServer或KVM(基于内核的虚拟机)扮演着关键角色,负责管理虚拟GPU(vGPU)的分配和调度。这些虚拟机管理程序通过一个专门的GPU管理层与物理GPU进行交互,以确保GPU资源能够有效地分配给多个虚拟机。

(4)资源调度层

vGPU软件会根据虚拟机的负载情况,动态地分配和回收虚拟GPU资源。当一个虚拟机需要进行复杂的图形渲染任务时,可以分配更多的GPU资源;当任务结束后,可以回收部分资源。

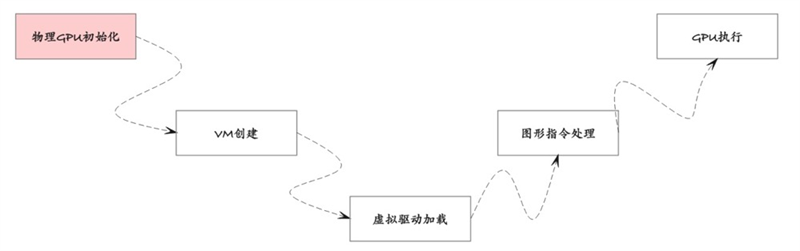

vGPU(虚拟GPU)的工作流程涉及多个步骤,旨在通过虚拟化技术将物理GPU资源高效地分配给多个虚拟机,以满足不同应用程序的计算和图形处理需求。以下是vGPU工作流程的主要步骤:


通过以上步骤,vGPU能够实现物理GPU资源的有效虚拟化,使多个虚拟机能够共享GPU的强大计算和图形处理能力。这种高效的工作流程为各种应用场景提供了灵活的解决方案,从而满足现代数据中心对计算性能和资源利用的需求。

4.Virtual GPU具有哪些核心特性?

(1)使用NVIDIA vGPU实现真正的硬件虚拟化

通过NVIDIA的vGPU技术,图形应用程序能够直接访问物理GPU,从而实现真正的硬件虚拟化。这种直接访问显著降低了系统延迟,使得复杂的3D工作负载得以更高效地处理,提高了整体性能。用户可以体验到流畅的图形渲染和实时计算,尤其适用于需要高性能图形处理的应用场景,如虚拟现实(VR)、计算机辅助设计(CAD)和高端游戏等。

(2)原生图形硬件堆栈

NVIDIA提供的端到端图形堆栈包括硬件、Windows驱动程序以及虚拟机管理程序管理器,确保各个组件之间的高效协同工作。这一堆栈支持最新版本的OpenGL和DirectX库,为各种应用程序提供最大程度的兼容性和性能优化。无论是进行图形密集型任务还是处理复杂的计算,用户都能享受到稳定且高效的体验。

(3)利用FlexCast服务

vGPU技术结合了FlexCast服务,能够在高性能与最佳可扩展性之间找到理想平衡。用户可以根据需求选择仅交付应用程序,或通过XenDesktop和XenApp中的FlexCast交付模型提供完整桌面体验。这种灵活的交付方式支持低带宽环境,同时优化广泛的客户端设备,使得不同类型的用户都能在各种设备上顺畅运行高性能应用。

(4)虚拟机管理程序要求和虚拟机管理程序支持

在部署vGPU时,英特尔和NVIDIA要求在虚拟机管理程序中安装专用的软件管理器。虽然这增加了一个额外的配置步骤,但这两种GPU都经过认证,可以在特定的平台上可靠运行,确保系统的稳定性和兼容性。相对而言,AMD采用的SR-IOV技术(单根I/O虚拟化)使其显卡能够以多张虚拟卡的形式呈现给BIOS,从而不需要在虚拟机管理程序中安装额外的软件组件,这为用户提供了更为简化的配置体验。通过以上特点,vGPU不仅为用户提供了强大的图形处理能力和灵活的虚拟化选项,还通过优化的技术架构和支持,确保了在各种使用场景中的高效性能和兼容性。这使得vGPU成为现代数据中心和云计算环境中不可或缺的解决方案,适应不断变化的业务需求。

5.Virtual GPU具有哪些价值优势?

虚拟GPU(vGPU)技术为图形密集型应用程序的交付和访问方式带来了显著的变革,进而为企业和最终用户提供了一系列重要的优势。以下是虚拟GPU的主要优势:

(1)资源共享

GPU虚拟化的一个显著优势是多个用户或任务可以共享同一个物理GPU。这种共享机制有效提升了资源利用率,使得硬件资源得到充分发挥,从而为组织提供更高的效率。这不仅降低了资源闲置的风险,还使得企业能够在不同用户需求之间灵活分配计算能力。

(2)性能隔离

虚拟化GPU技术确保了性能隔离,意味着一个用户或任务的负载不会影响到其他用户或任务的性能。这种隔离机制是通过精细的资源调度和管理实现的,能够在多用户环境中提供一致且可靠的性能,确保每个用户都能获得最佳的使用体验。这对需要高性能计算或图形处理的应用尤为重要,能够有效避免因资源争用而导致的性能下降。

(3)灵活分配

虚拟化GPU能够根据不同应用程序的需求动态分配资源。随着业务需求的变化,管理者可以灵活地调整GPU资源的分配,确保各个应用程序始终能够获得所需的计算能力。这种灵活性使得虚拟化GPU能够适应快速变化的工作负载和用户需求,从而提高整体运营效率。

(4)节省成本

由于多个用户可以共享同一物理GPU,GPU虚拟化显著降低了硬件采购和维护成本。这种共享模式使得企业无需为每个用户单独购买高性能显卡,从而在降低初始投资的同时,降低了长期的运营成本。通过减少硬件投资,企业可以将更多资源投入到创新和发展中。

(5)快速部署

虚拟化GPU简化了管理和部署流程,使得应用程序交付速度大幅提高。借助于集中管理的虚拟化平台,管理员能够快速配置、管理和分发应用程序,大大减少了部署时间。这种高效的部署能力对于需要快速响应市场变化的企业尤为重要,能够帮助他们在竞争中保持优势。

通过以上优势,虚拟GPU技术不仅提升了资源利用效率,还为企业带来了更好的成本控制和灵活性。这使得vGPU成为现代数据中心和云计算环境中不可或缺的解决方案,为企业在图形密集型应用方面的需求提供了强有力的支持。

参考:

https://www.nvidia.com/en-eu/data-center/virtual-gpu-technology/

https://community.fs.com/article/virtual-gpu-unlocking-the-future-of-computing-power.html
