领先的国际半导体贸易组织SEMI于7月在旧金山举行了Semicon会议。SEMI预测，2022年半导体设备需求将出现显著增长，并在2023年之前满足对新应用的需求和现有产品（如汽车）的短缺。我们还研究了一些使用EUV制造更小的特征半导体的发展。

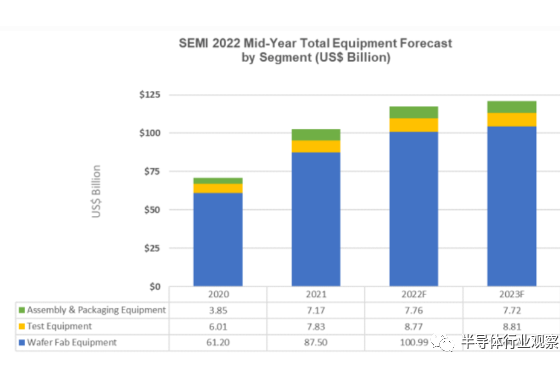

SEMI在Semicon期间发布了一份关于半导体设备支出状况和2023年预测的年中总半导体设备预测新闻稿。SEMI表示，原始设备制造商的全球半导体制造设备总销售额预计将达到创纪录的117.5美元2022年10亿美元，较之前的2021年行业高点1025亿美元增长14.7%，并在2023年增至1208亿美元。下图显示了半导体设备销售的近期历史和到2023年的预测。

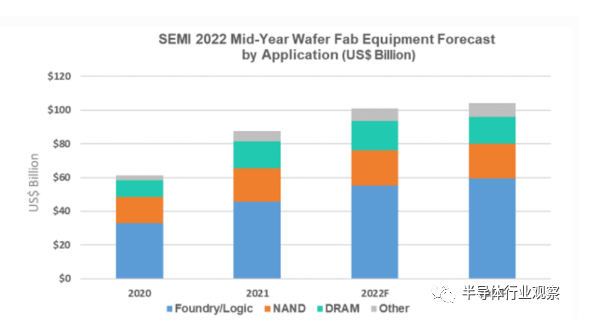

晶圆厂设备支出预计将在2022年增长15.4%至2022年1010亿美元的新行业记录，预计2023年将进一步增长3.2%至1043亿美元。下图显示了SEMI对半导体应用设备支出的估计和预测。
SEMI表示：“在对领先和成熟工艺节点的需求的推动下，晶圆代工和逻辑领域预计将在2022年同比增长20.6%至552亿美元，并在2023年再增长7.9%至595亿美元.这两个部分占晶圆厂设备总销售额的一半以上。”
该新闻稿接着说，“对内存和存储的强劲需求继续推动今年的DRAM和NAND设备支出。DRAM设备部门在2022年引领扩张，预计增长8%至171亿美元。今年NAND设备市场预计将增长6.8%至211亿美元。预计2023年DRAM和NAND设备支出将分别下滑7.7%和2.4%。”
中国台湾、中国大陆和韩国是2022年最大的设备买家，预计中国台湾将成为主要买家，其次是中国大陆和韩国。
自从引入集成电路以来，制造更小的特征一直是更高密度半导体器件的持续推动力。2022 Semicon的会议探讨了光刻缩小和其他方法（例如与3D结构和小芯片的异构集成）将如何使设备密度和功能不断增加。
在Semicon期间，Lam Research宣布与领先的化学品供应商Entegris和Gelest（三菱化学集团旗下公司）合作，为Lam用于极紫外(EUV)光刻的干式光刻胶技术制造前体化学品。EUV，尤其是下一代高数值孔径(NA)EUV，是推动半导体微缩的关键技术，可在未来几年实现小于1nm的特征。
Lam的副总裁David Fried在一次演讲中表明，干式（由小金属有机单元组成）与湿式光刻胶相比，可以提供更高的分辨率、更宽的工艺窗口和更高的纯度。对于相同的辐射剂量，干式光刻胶显示出较少的线路塌陷，因此产生的缺陷较少。此外，使用干式光刻胶可将浪费和成本降低5-10倍，并将每个晶圆通过所需的功率降低2倍。

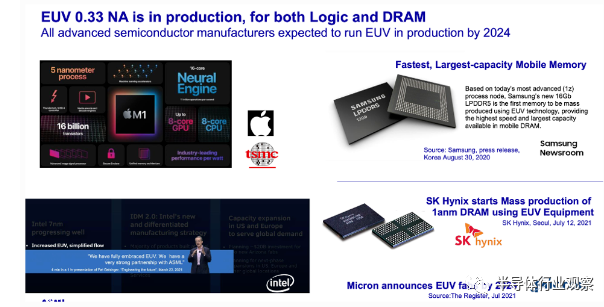

来自ASML的Michael Lercel表示，高数值孔径(0.33 NA)现在正在生产用于逻辑和DRAM，如下所示。转向EUV减少了额外的工艺时间和多重图案化的浪费，以实现更精细的特征。

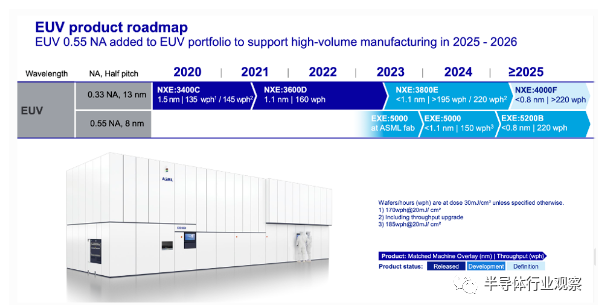

该图显示了ASML的EUV产品路线图，并展示了下一代EUV光刻设备的尺寸。
SEMI预测2022年和2023年半导体设备需求强劲，以满足需求并减少关键组件的短缺。LAM、ASML的EUV开发将推动半导体特征尺寸低于3nm。小芯片、3D芯片堆栈和向异构集成的转变将有助于推动更密集、功能更强大的半导体器件。
