分布式人工智能系统是一个多学科交叉领域，从应用场景看，其既可以应用在数据中心做加速，又可以用在联邦学习领域成为多方共同训练模型的工具。而在这两个应用场景中，隐私保护都是必不可少的。近些年同态加密在隐私保护领域备受关注，本文将科普性地介绍什么是同态加密，以及其在联邦学习、云计算领域的应用。
1什么是同态加密
同态加密（HE，homomorphic encryption）是密码学里一种特殊的加密模式，同态加密使我们可以将加密后的密文发给任意的第三方进行计算，并且在计算前不需要解密，即：在密文上进行计算。虽然同态加密的概念最早出现于30年前，但是第一个支持在密文上进行任意运算的全同态加密框架出现较晚，在2009年由Craig Gentry提出。
同态加密的数学定义为[1]：
其中E为加密算法，M是所有可能信息的集合。如果加密算法E满足公式(1)，那么我们称E在★运算上符合同态加密的性质。目前的同态加密算法，主要支持两种运算上的同态：加法和乘法。
需要注意的是，以上公式(1)只是为了让我们更加清晰地理解同态加密的性质，实际中的同态加密算法可能会有一些不同。比如Paillier算法对加法同态，那么根据公式(1)，其密文的求和应该等于求和后的密文，但实际情况是密文的乘积等于求和后的密文，所以我们一般只要求得到的密文结果和我们预期的计算相同，但是对密文上的计算不作具体要求（一般由加密算法决定）。
2同态加密的组成与分类
同态加密算法一般包含以下四个部分：
KeyGen：密钥生成算法，产生公钥和私钥
Encryption：加密算法
Decryption：解密算法
Homomorphic Property：同态加密计算部分
其中前三个部分在很多加密算法中都可以看到，第四部分则是同态加密算法的核心，指导密文下的运算。
为了更好地理解与运用同态加密算法，我们按照将同态加密算法支持的运算类型和数量，将其分成3类：部分同态加密、层次同态加密、和全同态加密[1]。
部分同态加密（Partial HE，简称PHE）指同态加密算法只对加法或乘法（其中一种）有同态的性质。例如：RSA加密是最早应用的公钥加密算法框架，同时RSA算法也是一种PHE算法，其对乘法有同态的性质。PHE的研究成果出现比较早，并且加法同态加密算法（Additive HE）比乘法同态加密算法要多一些。PHE的优点是原理简单、易实现，缺点是仅支持一种运算（加法或乘法）。
层次同态加密算法（LHE，Leveled HE或SWHE，SomeWhat HE）一般支持有限次数的加法和乘法运算。层次同态加密的研究主要分为两个阶段，第一个阶段是在2009年Gentry提出第一个FHE框架以前，比较著名的例子有：BGN算法、姚氏混淆电路等；第二个阶段在Gentry FHE框架之后，主要针对FHE效率低的问题。LHE的优点是同时支持加法和乘法，并且因为出现时间比PHE晚，所以技术更加成熟、一般效率比FHE要高很多、和PHE效率接近或高于PHE，缺点是支持的计算次数有限。
全同态加密算法（Fully HE，简称FHE）支持在密文上进行无限次数的、任意类型的计算。从使用的技术上分，FHE有以下类别：基于理想格的FHE方案、基于LWE/RLWE的FHE方案等等。FHE的优点是支持的算子多并且运算次数没有限制，缺点是效率很低，目前还无法支撑大规模的计算。

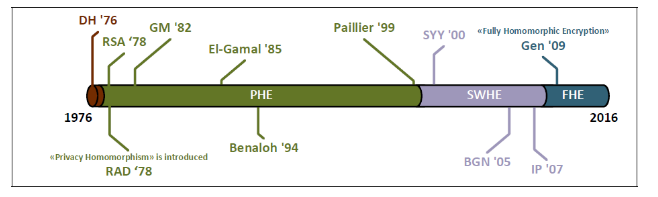

图1三种类型同态加密的研究时间线[1]
图1展示了三类同态加密算法的研究时间线，同态加密的概念在1976年提出，随后PHE的研究成果逐渐丰富；在Gentry的FHE框架前，LHE研究占主导；2009年后，研究热点集中在FHE。
3同态加密在机器学习中的应用
3.1联邦学习（PHE）

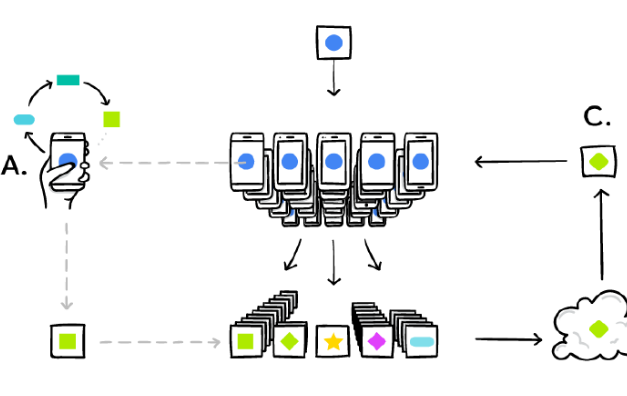

联邦学习是一种隐私保护机器学习方法，其主要思想为：构建一个隐私保护机器学习系统，使得拥有数据的多方能够联合训练一个或多个模型，并且任意一方的数据不会泄露给其他参与者。这能在保证隐私数据不泄露的情况下，提升参与者们本地模型的任务表现，打破数据孤岛[2]。

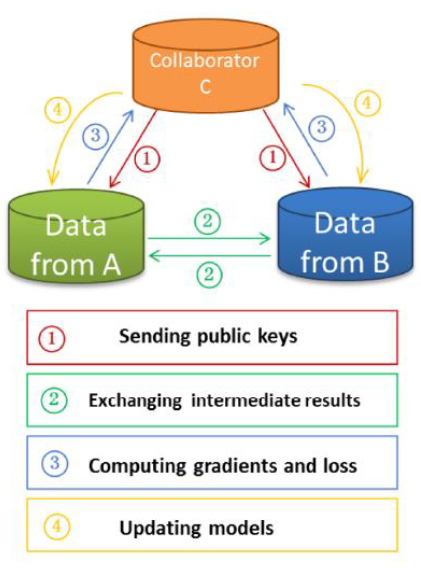

图2联邦学习流程示例
在联邦学习中，多方联合训练模型一般需要交换中间结果，如果直接发送明文的结果可能会有隐私泄露风险。在这种场景下，同态加密就可以发挥很重要的作用。多方直接将中间结果用同态加密算法进行加密，然后发送给第三方进行聚合，再将聚合的结果返回给所有参与者，不仅保证了中间结果没有泄露，还完成了训练任务（第三方可以通过优化系统设计去除）。
在联邦学习中，因为只需要对中间结果或模型进行聚合，一般使用的同态加密算法为PHE（多见为加法同态加密算法），例如在FATE中使用的Paillier即为加法同态加密算法。为了更好地展示同态加密在联邦学习中的应用，我们在此展示一个同态加密在联邦学习推荐系统中的应用[3]。

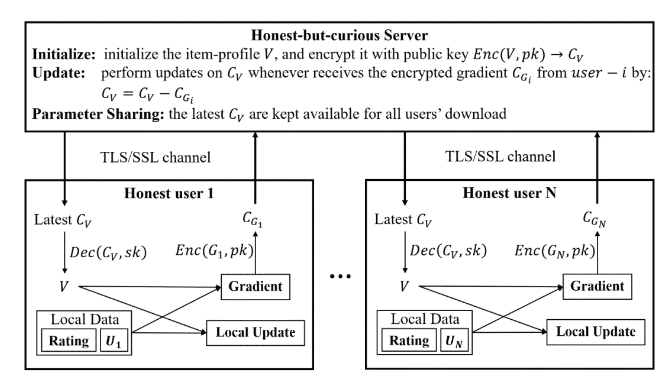

图3联邦矩阵分解推荐系统流程
在传统的推荐系统中，用户需要上传浏览记录、评价信息来实现个性化推荐，但是这些信息均属于个人的隐私数据，直接上传会带来很大的安全隐患。在联邦推荐系统中，每个用户将数据保存在本地，只上传特定的模型梯度。这样虽然避免了隐私数据的直接泄露，但是还是透露了梯度信息给云服务器。同时我们发现，从数学上可以证明，使用连续两次更新的梯度即可反推出用户的评分信息。这种情况下，就必须使用同态加密对用户上传的梯度进行保护，即用户在上传梯度前使用加法同态加密算法对梯度信息进行加密，然后云服务器将所有用户的密文梯度进行聚合（相加），再将更新后的模型返还给各个用户解密，完成训练更新。
3.2密态机器学习（LHE and FHE）
除了联邦学习外，同态加密另一个比较重要的应用领域是密态计算。和联邦学习不同的是，密态计算不需要多方参与，但需要的计算比联邦学习更加复杂（算子多、计算量大）。密态计算中使用的同态加密算法多为LHE和FHE。其实全同态加密研究的初衷，就是为了实现安全的云计算，即对云算力有需求的用户可以将本地的数据全部加密，然后上传到云端，然后云端的服务器即可按照用户指令完成计算，整个过程用户的数据不会泄露给云端，从而完成“绝对安全”的云计算服务。
但是由于目前FHE效率比较低，所以使用全同态加密进行云计算远远没有达到应用的级别。机器学习在云计算中有着广阔的市场，而机器学习有训练和推理两种需求，训练过程一般数据较多、计算量很大，而推理则数据量相对较小、计算量也小，所以目前研究主要集中在密态下的机器学习推理，并且目前已经有速度比较快的方案[4]；而密态下的机器学习训练研究稀少，是一个比较难解决的问题。
4部分开源同态加密库的效率比较
目前GitHub中有很多的开源HE框架，在这里我们选择两个进行测试比较，一个是python-paillier，支持加法同态；一个是SEAL-CKKS，属于LHE算法，支持有限次数的加法和乘法。

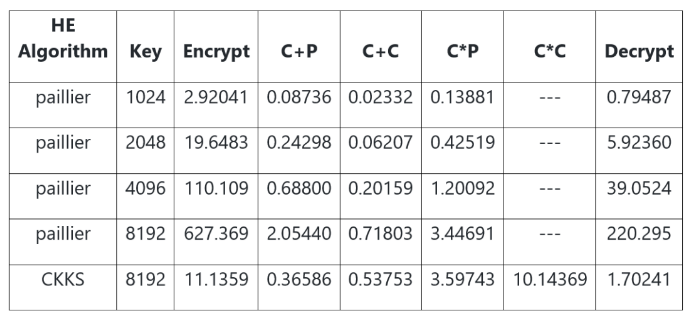

表1:Paillier和CKKS的效率对比（ms）
表1展示了Paillier和CKKS的效率对比，时间单位为毫秒，测试机器为Intel(R)Xeon(R)E5-2630 24-core 2.6GHz CPU，63GB RAM，表格C+P中的C代表密文、P代表明文。表格中CKKS的key含义为polynomial modulus degree。
从结果中可以看出，paillier在key size逐渐增大时，耗时迅速增长（速度超过线性），paillier一般使用最少2048位密钥来保证安全，2048位下的paillier运算效率高于CKKS。值得一提的是，SEAL-CKKS支持SIMD操作，所以在机器学习的训练、推理中，可以按照batch size维度对一批数据进行打包、加密，使得运算效率线性提升。
总结：在不能够使用SIMD操作时（部分机器学习场景可能没有batch的情况，比如矩阵分解），使用key size比较小的paillier效率更高；在能够使用SIMD操作时（例如大部分场景下的机器学习模型训练、推理），SEAL-CKKS效率显著高于paillier。
参考文献：
[1]A.Acar et al,"A Survey on Homomorphic Encryption Schemes,"ACM Computing Surveys(CSUR),vol.51,(4),pp.1-35,2018.Available:http://dl.acm.org/citation.cfm?id=3214303.DOI:10.1145/3214303.
[2]Q.Yang et al,"Federated Machine Learning,"ACM Transactions on Intelligent Systems and Technology(TIST),vol.10,(2),pp.1-19,2019.Available:http://dl.acm.org/citation.cfm?id=3298981.DOI:10.1145/3298981.
[3]D.Chai et al,"Secure federated matrix factorization,"arXiv Preprint arXiv:1906.05108,2019.
[4]C.Juvekar,V.Vaikuntanathan and A.Chandrakasan,":A low latency framework for secure neural network inference,"in 27thSecurity Symposium(Security 18),2018,.
