作者为南通大学电子信息学院、江苏商贸职业学院电子与信息学院专家蔡艳婧，南通大学电子信息学院专家王强，南通大学计算机科学与技术学院专家程实。本篇节选自论文《基于分布式集群的网络浏览行为大数据分析平台构建》，发表于《中国电子科学研究院学报》第14卷第1期。
摘 要：传统网络浏览行为数据分析平台，缺乏大数据分析能力，无法挖掘和管理用户网络浏览行为，分析效率较低，具有一定的局限性。构建基于分布式集群的网络浏览行为大数据分析平台，平台总体结构由视图层、控制层、服务层、数据持久化层和数据层构成，使用分布式存储系统HDFS与分布式计算系统Spark组成的分布式集群存储和管理网络浏览行为产生的数据，通过数据上传流程将海量网络浏览数据源存储到分布式存储系统HDFS中，在Spark分布集群内运算数据挖掘任务，利用决策树ID3算法准确挖掘网络浏览行为。实验结果说明，所设计平台各项功能符合预期结果，平台进行数据源管理、用户行为分析的整体响应时间比基于在线学习的网络浏览行为数据分析平台低508.25ms、836.5ms，说明所设计平台具有较高的网络浏览行为大数据分析效率。
关键词:分布式集群；网络；浏览行为；大数据分析；决策树；数据管理
1 引言
随着互联网快速发展，用户利用网络技术可体验到多样化、高速率的网络服务[1]。互联网中的用户呈现爆炸式增长，用户在网络上产生海量的数据，构建大数据分析平台能够从大量数据中分析出用户上网的共性与个性特征，挖掘用户上网内容偏好等行为习惯规律[2]，提升网络资源配置。完整、高效的大数据分析平台为大数据运用提供一站式基本服务[3]，对实现网络浏览行为大数据的准确分析具有重要意义。
文献[4]基于大数据处理技术的AIS应用研究，采用弹性数据规律提取，结合数据库进行高倍率数据比对，安装了时间控制模型用以达到实时特征比对的目的。只利用弹性数据集构建分布式数据库实现AIS数据分析，无法实时满足大数据分析需求，不能挖掘出网络浏览行为。
文献[5]基于大数据的网络舆情分析系统模型，为了便于人们的交流，控制互联网在舆论上的负面压力，根据舆论关键字设计舆论数据概念和搜索模型，模型采用线性回归算法，结合赫尔博斯转换对离散数据进行线性回归，结合模型中各个功能，对用户所需要的数据进行匹配，最终完成舆论数据的分析。该方法只针对大数据技术处理网络舆情数据进行初步探索，缺乏大数据挖掘过程，分析网络浏览行为存在一定的局限性。
文献[6]提出大数据环境下的分布式数据流处理关键技术，根据数据容错算法，分析系统的容错性，找到数据流的关键检索内容，对数据特征进行线性和非线性的提取，结合时间管理模型，帮助系统做到实时反馈。对于子系统功能结合AHP分层评价，求出其系统性能判定系数，及时进行逻辑修复。最后结合白化权算法，对数据特征进行权重，从而完成实时、持续的数据计算，从而完成分布式数据流的处理技术。只分析分布式数据流处理技术，同样缺乏数据的挖掘和管理过程，分析网络浏览行为大数据效果差。
为解决上述问题，本文构建基于分布式集群的网络浏览行为大数据分析平台，提高网络浏览行为大数据分析的效率。
2基于分布式集群的网络浏览行为大数据分析平台
2.1平台总体结构设计
构建的基于分布式集群的网络浏览行为大数据分析平台的结构用图1描述。

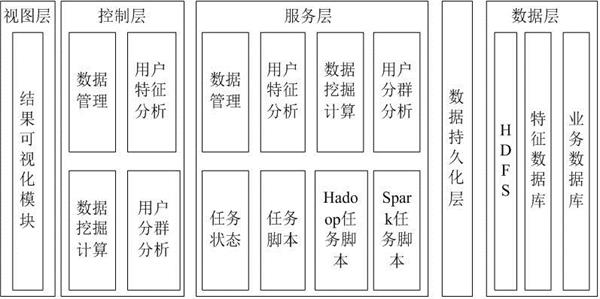

图1平台架构图
所构建平台层次结构分明，针对大量用户网络浏览行为产生数据实施存储与管理问题，平台使用分布式存储系统HDFS与分布式计算系统Spark组成的分布式集群。图1描述平台架构图分为五层，分别为：
（1）视图层：将用户请求操作发送至前端Web界面再发送至控制层，由前端Web界面呈现用户请求操作结果。视图层调用Echarts插件对数据概况和挖掘结果分别使用折线图和柱状图等方式呈现给用户，能够直接了解用户网络浏览行为分析的数据结果。
（2）控制层：视图层将数据上传、清洗等请求发送到控制层。控制层收集视图层用户操作信息与数据，再发送到服务层处理，同时接收服务层处理后的结果，将结果反馈到视图层呈现在前端。控制层由四个模块组成：采用数据管理控制模块解决前端数据管理场景中数据上传和数据清洗等相关请求，分析前端的文件名与文件流，调用数据管理服务模块将数据上传到HDFS中，这一过程为数据上传请求；通过用户特征分析控制模块管理前端用户网络浏览行为特征，分析场景中数据多维与相关性等请求；采用数据挖掘计算控制模块控制数据挖掘任务中分类分析的创建任务，以及实施任务的生命周期，管理前端挖掘计算场景相关请求并调用数据挖掘计算服务模块实现具体操作；利用用户分群分析控制模块管理前端用户分群分析操作请求，并调用用户分群分析服务模块实现具体操作。
（3）服务层：管理控制层请求，依据控制层请求对应的数据模型完成相关操作。数据模型的增减查改操作由服务层中对应的四个服务模块控制；Hadoop与Spark分布式集群的计算能力由服务层中两个管理模块与两个脚本模块调配使用，处理异步化的具体情况为：采用任务状态管理模块管理Hadoop与Spark任务创建与结果查询等的生命周期；通过任务脚本管理模块处理任务脚本信息与类型等对应的不同分布式服务，出现新的分布式服务时只需在任务脚本管理模块直接注册即可；为能够让用户实时了解服务模块的管理步骤，得到异步操作的目标，采用多线程把脚本发送至集群Spakk分布式集群中分析。
（4）数据持久化层：增减改查数据方式和封装数据持久化方式通过Hibernate完成，确保数据模型映射到数据库内。
（5）数据层：在HDFS内存储用户的网络浏览数据源，在MySQL数据库内存储特征数据与业务数据，数据层管理HDFS和MySQL数据的存储过程。使用HDFS分布式文件系统存储海量网络用户浏览数据的数据源。特征数据库利用MySQL缓存数据的统计分析挖掘运算结果，将用户网络浏览数据状况等相关内容直接呈现在前端。
2.2 平台动态流程设计
以数据源上传与数据挖掘计算为例，详细介绍平台的动态流程。
（1）数据上传流程设计
平台把数据源上传至HDFS内的过程则是数据源上传，该过程实现了海量网络浏览数据源的存储。平台利用多线程方法和任务状态管理模块控制文件上传任务的生命周期，减少文件上传时I/O堵塞情况。图2描述了数据源上传流程图。

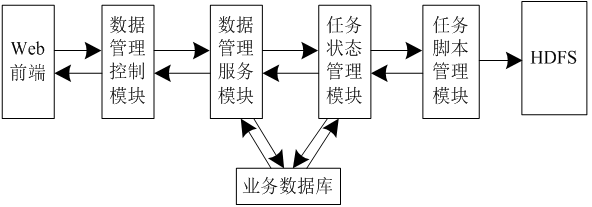

图2 数据源上传流程图
图2描述的数据源上传流程为：通过Web前端获取用户发出数据上传请求的数据源文件；为得到数据上传请求内的文件名等参数，管理控制层的数据管理控制模块上传数据请求，并调用服务层的数据管理服务模块实施上传；任务状态管理模块同数据管理服务模块间的数据传递完成数据上传任务，并将上传请求成功的结果返回控制层；文件状态为上传中时，视图层呈现出反馈成功的结果，由数据管理控制模块转换为json格式，用户通过Web前端了解到该数据源的文件名、状态等信息。
（2）数据挖掘计算流程设计
平台使用数据挖掘计算功能，可以让用户直接在Web页面通过决策树方式挖掘数据。用户为获取可视化结果，选取已完成的数据源，利用数据挖掘与填入算法的参数，在Spark分布集群内运算数据挖掘任务。平台利用异步实施方式，提高用户体验与平台易用性。平台管理用户提交的数据挖掘任务信息，由前端页面呈现该任务的实时情况，分布式聚类运算由异步任务调用Spark，并在后台运算，任务完成后便可查看任务结果。图3描述数据挖掘计算流程图。

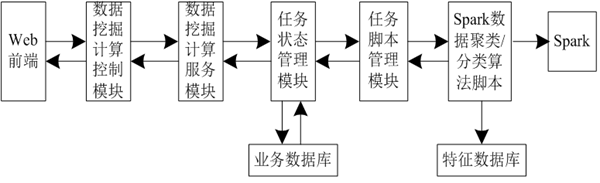

图3 数据挖掘计算流程图
分析图3可得，数据源列表在前端页面呈现的情况为：用户进入数据挖掘计算页面后，数据源列表是由数据挖掘计算控制模块对数据挖掘计算服务模块发起请求，通过任务状态管理模块从业务数据库中获取数据源信息，并将该信息逐层返回到前端；用户选取已存在数据源并点击下一步，平台支持的聚类算法信息列表由数据挖掘计算控制模块对数据挖掘计算服务模块发出请求，聚类算法的类型、参数列表等信息可从业务数据库内获取，并逐层返回到前端；用户选取与填写对应的算法与参数，将聚类计算任务提交到数据挖掘计算控制模块内，数据挖掘计算服务模块接收挖掘计算控制模块的任务请求，将任务信息通过挖掘计算服务模块加入业务数据库内；聚类计算任务由挖掘计算服务模块调用任务状态管理模块实施，聚类计算任务完成的结果发送至控制层；当前用户能够在页面了解到聚类任务名称、类型等信息。
2.3 平台实现
2.3.1平台数据管理实现
平台具有数据管理功能，通过数据上传功能能确保用户上传数据集到分布式系统HDFS中，数据管理在Web页面内查询对应信息，数据文件上传、数据文件删除、数据预处理、数据分布特征统计组成数据管理，因篇幅有限，平台描述了服务层中每个模块中类的交互与调用关系，如图4描述，上传数据文件过程中，服务层数据源服务模块管理用户选取本地要上传的数据文件，数据文件在Web页面内，用户将上传数据任务请求发送到数据层，分析得到相关参数。

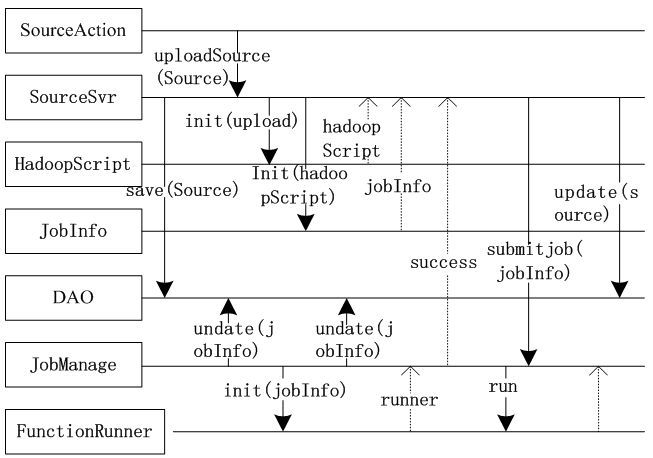

图4 数据上传
分析图4数据上传图可得：HDFS接收用户通过Web前端请求的上传数据，请求上传数据源利用控制层数据源管理控制模块调用服务层中SourceSvr类的uploadSource方式，上传数据名称等参数；source实例是将要上传的数据源，其由SourceSvr类的uploadSource方式初步形成，且业务数据库内接收更新的source，数据源名称、上传用户等构成记录数据源的信息；平台使用Hadoop类中增添upload方式调用HDFS内的API，将数据上传到HDFS中，通过Hadoop实例完成数据上传；业务数据库内接收任务信息持久化、规划上传任务时间和状态等信息、上传数据任务由SourceSvr类调用JobManage类submitJob方式实现。
2.3.2网络浏览行为数据挖掘实现
平台通过决策树算法准确挖掘网络浏览行为，决策树算法能够准确挖掘海量数据中的易解析形式。决策树能够作为数值型数据与非数值型数据存在。决策树ID3算法分析节点的检测属性由最大信息增益属性决定，通过各网络浏览行为检测属性已知值建立决策树的分支，根节点属性的各值都是一个子集，将该步骤规划递归地使用在各子树中，实现子集内元素为同类后停止规划，形成网络浏览行为决策树。（公式推算略）
3 实验分析
实验为了检测所构建平台的有效性，对所构建平台的功能与性能进行测试，详细过程为：
3.1环境部署
构建硬件环境中，所构建平台利用7台设备为E5-2620V3 CUP、128G内存和1TB硬盘的联想服务器构建底层分布式集群。HDFS分布式文件系统、Yarn分布式资源管理和Spark分布式集群部署在底层分布式集群内，在7台服务器内选取1台服务器为主节点，剩余6台服务器为从节点。在构建软件环境内选取适用性较高的软件。
3.2 平台功能测试
平台功能测试由界面逻辑和整体结构两点出发，检测用例依据平台要求撰写，实验详细研究所构建平台的功能，分析所构建平台的数据源上传、数据预处理以及聚类分析功能的实际结果能否达到预期效果。
实验检验所构建平台能否成功向HDFS反馈数据管理模块内数据集，数据源上传功能测试用例由表1所示。

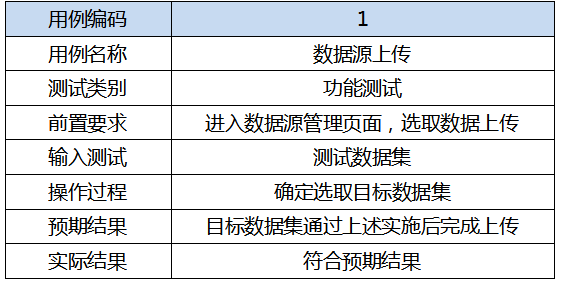

表1数据源上传功能测试用例
实验检验数据预处理功能经过所构建平台的数据清洗能否达到规定条件，数据预处理功能测试用例由表2表示。

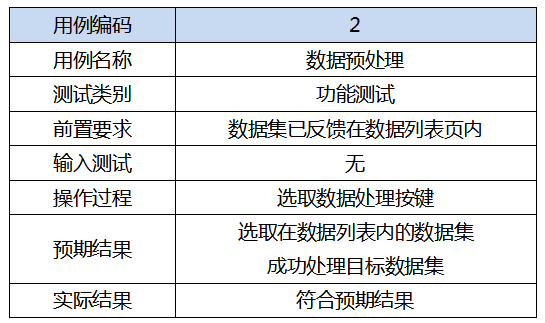

表2 数据预处理功能测试用例
检验所构建平台能否成功实施数据挖掘计算内的聚类分析，并准确获取结果，聚类分析功能测试用例由表3表示。

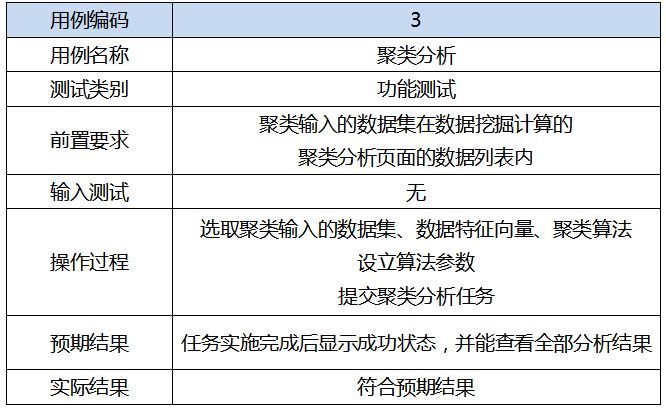

表3 聚类分析功能测试用例由
由表1、表2、表3了解到所构建平台进行数据源上传、数据预处理以及聚类分析的功能符合预期结果，说明所构建平台是一种有效的网络浏览行为大数据分析平台。
3.3平台性能测试
3.3.1数据源管理的响应时间测试
为了验证平台数据源管理响应效率，采用MWorks对所构建平台进行性能仿真，MWorks软件是一种多领域通用的CAE平软件，集合系统工程建模、仿真和分析于一提，能够达到可视化分析，保障分析结果的完整功能基础上，支持多目标优化和多平台联合仿真。
listAllSources请求为数据源管理请求，数据源信息由listAllSources接口得到，在多用户并发状况下，利用工具MWorks模拟检测所构建平台和基于在线学习的网络浏览行为数据分析平台进行数据源管理的响应时间，用表4描述。

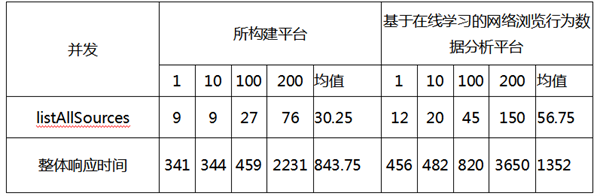

表4数据源管理的响应时间/ms
由表4得知，在不同的并发数下，所构建平台对listAllSources请求与整体响应时间的平均值分别为30.25ms与843.75ms；基于在线学习的网络浏览行为数据分析平台对listAllSources请求与整体响应时间的平均值分别为56.75ms与1352ms，对比分析可以得出，所构建平台对于listAllSources数据源管理请求的响应时间以及整体响应时间比基于在线学习的网络浏览行为数据分析平台分别少26.5ms和508.25ms，说明所构建平台具有较高的数据源管理响应效率。
3.3.2用户行为特征分析的响应时间测试
getSummary、perHourUser、topApp、topWeb和serviceType这5个请求是较为关键的网络用户行为特征分析请求，每个维度的统计结果分别由这5个接口得到，各接口接收各维度返回结果，并由前端并行管理5个接口。在多用户并发状况下，利用工具MWorks模拟检测所构建平台和基于在线学习的网络浏览行为数据分析平台进行用户行为特征分析的响应时间，用表5描述。

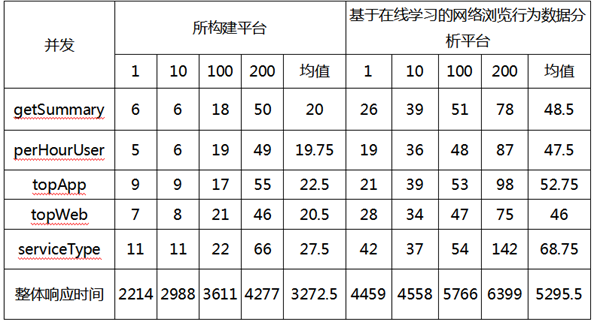

表5 用户行为特征分析的响应时间/ms
由表5了解到，随着并发数的不断提升，两种平台对于5种不同用户行为特征分析请求的响应时间也逐渐提升，但是所构建平台的响应时间始终低于基于在线学习的网络浏览行为数据分析平台，并且在相同的并发数下，所构建平台的整体响应时间远远低于基于在线学习的网络浏览行为数据分析平台，所构建平台的整体响应平均时间比基于在线学习的网络浏览行为数据分析平台少836.5ms，说明所构建平台分析用户行为特征时具有较高的响应效率。
3.3.3数据挖掘及用户流量分群分析的响应时间测试
所构建平台进行数据挖掘与用户流量分群分析的工作机制相同，需要向Spark分布式集群内反馈任务脚本，用户以任务方式请求提交形成的子线程向任务脚本反馈，主要包括同步的任务提交与异步的分布式计算任务，用户体验会受到同步任务提交的影响，其中submitDMJob请求和submitUserAnaJob请求分别是数据挖掘和用户流量分群分析请求。
在多用户并发状况下，利用工具MWorks模拟检测所构建平台和基于在线学习的网络浏览行为数据分析平台进行数据挖掘和用户流量分群的响应时间，用表6描述。

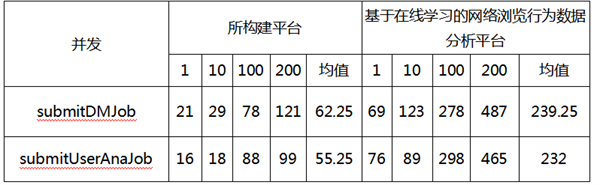

表6数据挖掘及用户流量分群分析的响应时间/ms
通过表6了解到，所构建平台对于数据挖掘submitDMJob请求和用户流量分群行为分析submitUserAnaJob请求的平均时间响应分别为62.25ms和55.25ms，而基于在线学习的网络浏览行为数据分析平台对于两种请求的平均响应时间分别为239.25ms和232ms，对比分析这些数据可以看出，所构建平台具有较高的数据挖掘和用户流量分群响应分析效率。
总 结
本文构建了基于分布式集群的网络浏览行为大数据分析平台，通过分布式存储系统HDFS与分布式计算系统Spark组成的分布式集群存储与管理网络浏览行为产生的数据，为用户提供了一站式网络用户浏览行为分析服务，利用决策树ID3算法挖掘用户网络浏览行为。
实验分别测试了本平台的功能与性能，得出所构建平台的数据源上传、数据预处理以及聚类分析功能符合预期结果，所构建平台对数据源管理listAllSources请求与整体响应时间的平均值比基于在线学习的网络浏览行为数据分析平台低26.5ms和508.25ms，具有较高的数据源管理效率；所构建平台进行用户行为特征分析的整体响应时间比基于在线学习的网络浏览行为数据分析平台低836.5ms，具有较高的用户行为特征分析效率；所构建平台具有较高的数据挖掘与用户流量分群分析的响应效率，综合分析可得，所构建平台可完成高效率的网络浏览行为分析，取得了令人满意的效果。
